5爪ML梅花聯軸器

瀏覽次數： 11250
發布日期： 2020-11-05
文章簡介： 5爪ML梅花聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。...
聯系熱線： 17333788766

產品概述

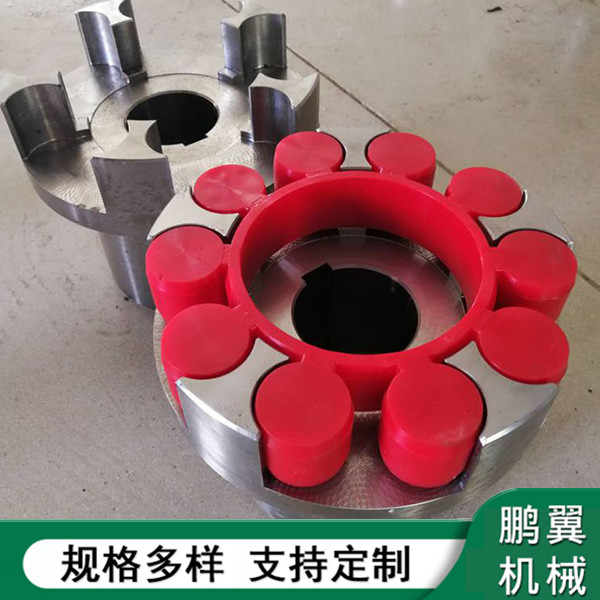

5爪ML梅花聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。 2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度∶–35℃～80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。

5爪ML梅花聯軸器具有以下特點：

傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。

與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。

①爪型聯軸器的中間滑塊用夾布膠木或尼龍制成；

②體積小，質量輕，結構簡單，安裝方便，價格低廉，常用于小功率的場合；

③慣性力小，適用于轉矩不大，轉速較高，無急劇沖擊的兩軸連

接。尼龍滑塊傳遞轉矩較小，但宜于高速運轉，且不需潤滑；

④許用相對徑向位移(0.01d+0.25)mm，d為軸直徑；許用相對角位移0度40分；聯軸器的附加徑向力為(0.1～0.3)P；

⑤水泵行業的標準代號為Bl104，其大許用轉矩為850N·m，大軸徑為50mm
