產品概述

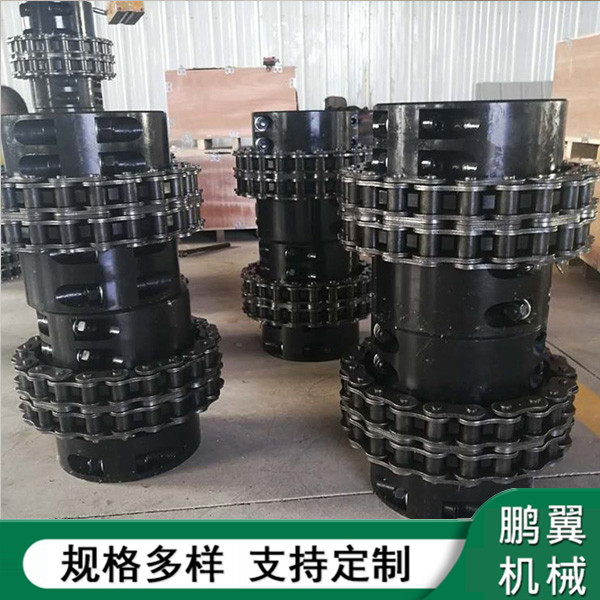

加緊式鏈條聯軸器是應用公用的鏈條，同時于兩個齒數相同的并列鏈輪嚙合，不同構造型式的鏈條聯軸器主要區別是采用不同鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。鏈條聯軸用具有構造簡單（四個件組成）、裝拆便當、拆卸時不用挪動被聯接的兩軸、尺寸緊湊、質量輕、有補償才能、對裝置精度請求不高、工作、壽命較長、本錢較低等優點?？捎糜诩徔?、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。適用于高溫、濕潤和多塵工況環境，不適用于高速、有猛烈沖擊載荷和傳送軸向力的場所，鏈條聯軸器應在良好的光滑并有防護罩的條件下工作。

加緊式鏈條聯軸器包括并排設置并共用銷軸的一鏈條和鏈條，二者均具有位于其兩端的一末端鏈節和末端鏈節和末端銷軸。該鏈條的銜接鏈節包括：至少一個卡合片，位于一鏈條和鏈條之間，該卡合片具有一接合部、接合部以及至少一個銜接銷軸孔，一和接合部可以分別接合兩個末端銷軸。銜接鏈條銷軸，其穿過卡合片的銜接銷軸孔；一和銜接片，裝置在一鏈條和鏈條的外側，均具有至少三個孔，適于與一末端銷軸、末端銷軸和銜接銷軸的末端相配合。上述鏈條和鏈條聯軸器可以完成在狹小裝置空間內的裝置，并且具有足夠的銜接強度和構造穩定性。

加緊式鏈條聯軸器上鏈輪齒數普通取12～22范圍內偶數齒，若取較少的鏈輪齒數，則鏈輪上的作用力增加；若取較多的鏈輪數，則聯軸器補償才能降低。半聯軸器上鏈輪的分度圓直徑dp=(12～13．5)或dp=(2～3．2)d；罩殼外徑DK=(1．15～1．2)dp；半聯軸器外徑D=(O.7～0.8)dp；半聯軸器長度L=（1.9～2.8）d，大轉矩時，取小的系數。雙排滾子鏈聯軸器性能優越，現已制定為規范；半聯軸器的輪轂的外園的徑向圓跳動依照GB/T1184中的8級公差值；聯軸器的光滑性能具有嚴重影響，無論有無外殼，均應涂光滑脂；半聯軸器和罩殼不允許有裂痕，夾渣等影響強度的缺陷；性能優于其他構造型式的聯軸器，為普遍采用，我國亦已制定為規范。
